一、什么是磁化曲線、磁滯回線及磁飽和

       1、磁化曲線：表示當磁場強度變化時，材料的磁通密度（B-H曲線）磁極化強度（J-H曲線）和磁化強度(M-H曲線）變化的一條曲線。

       2、磁滯回線B-H(J-H)(M-H)：顯示磁滯現象的一種閉合磁化曲線。

       3、磁飽和：材料受一很強的外磁場作用，以致其磁極化強度基本不隨外磁場的增加而繼續增加時的一種狀態。

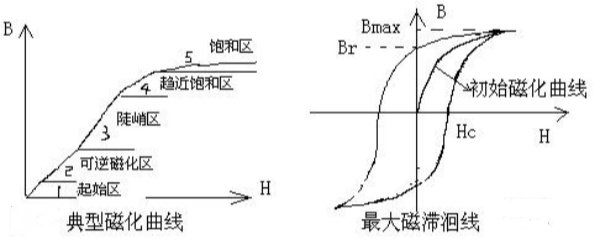

二、磁化曲線和磁滯回線區別

       磁化曲線和磁滯回線是描述鐵磁性物質在磁場中響應的兩個不同概念，它們的形狀和意義各有不同。以下是磁化曲線和磁滯回線的詳細介紹：

       1、磁化曲線。磁化曲線顯示的是鐵磁性物質的磁化強度（或磁感應強度）與磁場強度之間的關系，隨著磁場強度的增加，物質的磁化強度逐漸增加直至飽和，然后保持不變，磁化曲線的形狀取決于物質的性質和磁場強度的大小。

       2、磁滯回線。磁滯回線描述的是鐵磁性物質在交變磁場中磁化強度與磁場強度之間的關系，在交變磁場的變化過程中，鐵磁性物質的磁化強度不能即時跟隨磁場變化，而是滯后于磁場變化，這種現象稱為磁滯現象，磁滯回線的形狀和大小也取決于物質的性質和交變磁場強度的大小，在一次完整的磁滯回線中，鐵磁性物質的磁化強度會(huì )在達到飽和后，隨著磁場的反向而減少，但不會(huì )降至零，形成閉合的回線。

三、 磁飽和的危害

       變壓器初級通過的電流已經讓鐵心飽和，從能量傳遞的角度看，初級能量不能傳遞給次級能量；同樣，如果是線圈，在飽和狀態下自感會(huì )大大降低甚至消失，剩下的就是線圈的直流電阻。當然，通過的電流會(huì )增加，導致被連接的設備部件被過電流損壞。

       1、變壓器一次側受熱甚至爆炸。

       2、變壓器不工作。

       3、變壓器因開路燒毀MOSFET甚至電路板。

       4、由于變壓器飽和，客戶產品的實際功率無法達到設計功率。而民熔變壓器設計之初就考慮到了磁飽和這個危害，民熔電氣在磁芯和出廠檢測上非常嚴格。這使得民熔變壓器極大地避免了磁飽和這個現象。
